適用于各種不同類型工業管道中液體和氣體的輸送。 優勢
波紋補償器屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。
銷售熱線
18614967671
產品介紹

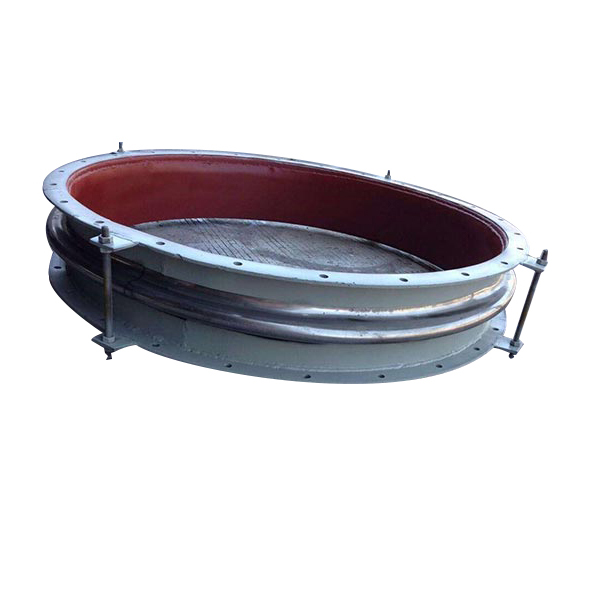

波紋補償器，習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。主要用在各種管道中，它能夠補償管道的熱位移，機械變形和吸收各種機械振動，起到降低管道變形應力和提高管道使用壽命的作用。波紋補償器連接方式分為法蘭連接和焊接兩種。直埋管道補償器一般采用焊接方式（地溝安裝除外）產品用途
生產企業對波紋管補償器失效原因分析發現，在運行期間的失效主要表現為腐蝕泄漏和失穩變形兩種形式，其中以腐蝕失效居多。從腐蝕失效波紋膨脹節(補償器）的解剖分析發現，腐蝕失效通常分點腐蝕穿孔和應力腐蝕開裂，其中氯離子應力腐蝕開裂約占整個腐蝕失效的95%。因此，正確地選擇波紋管制作材料和結構、合理設計波形參數和疲勞壽命、保證安裝質量等措施，能大大提高波紋膨脹節(補償器）的安全可靠性。設計上，應該考慮補償器的穩定性，預防波紋管失穩。資料顯示，波紋管的補償量取決于其疲勞壽命，疲勞壽命越高，波紋管單波補償量越小。當波紋管設計的許用壽命較低時，不僅其子午向綜合應力較高，環向應力也比較高，使波紋管局部很快進入塑性變形，導致波紋管失穩引起失效。技術參數
|
公稱
通徑
DN
mm
|
計算疲勞破壞次
數下軸向補償量
Xomm
|
補償量
|
剛度
|
有效
面積
A
cm2
|
徑向
最大
外形
尺寸
Hmm
|
接管端口
尺寸
doxS(mm)
|
總長L
(mm)
|
總重W
(kg)
|
||||||||
|
1500
|
3000
|
15000
|
橫
向
Yomm
|
角向
Yθ度
|
軸向
Kx
N/mm
|
橫向
KyN/mm
|
角向
KθN x m/度
|
法蘭連接
|
法蘭
|
接管
|
法蘭
|
接管
|
||||
|
80
|
30
|
25
|
18
|
6.4
|
±6.4
|
358
|
418
|
8.4
|
81
|
284
|
φ89x4
|
244
|
344
|
10
|
3
|
|
|
37
|
32
|
22
|
10
|
±8
|
286
|
214
|
6.7
|
274
|
374
|
10
|
3
|
|||||
|
200
|
56
|
47
|
31
|
3.2
|
±5.3
|
288
|
3164
|
39
|
479
|
442
|
φ219x6
|
244
|
344
|
25
|
17
|
|
|
84
|
70
|
46
|
7.2
|
±8
|
192
|
9938
|
26
|
298
|
340
|
27
|
20
|
|||||
|
250
|
63
|
53
|
36
|
4.8
|
±5.3
|
588
|
4371
|
128
|
769
|
497
|
φ273x8
|
309
|
409
|
38
|
22
|
|
|
95
|
80
|
53
|
10.8
|
±8
|
392
|
1295
|
85
|
387
|
487
|
43
|
27
|
|||||
|
500
|
84
|
70
|
47
|
4.8
|
±4.6
|
728
|
9861
|
515
|
2445
|
790
|
φ529x10
|
415
|
517
|
126
|
82
|
|
|
126
|
105
|
70
|
10.8
|
±6.9
|
485
|
2922
|
343
|
515
|
615
|
138
|
93
|
|||||
|
1000
|
58
|
46
|
28
|
1.2
|
±1.4
|
5540
|
495368
|
14861
|
9043
|
1286
|
φ1020x10
|
552
|
278
|
|||
|
115
|
92
|
56
|
4.6
|
±2.8
|
2770
|
61921
|
7431
|
692
|
348
|
|||||||
|
230
|
184
|
112
|
19.2
|
±5.6
|
1385
|
7740
|
3715
|
1018
|
468
|
|||||||
|
1500
|
46
|
36
|
22
|
0.4
|
±0.8
|
6090
|
1879309
|
32888
|
19384
|
1786
|
φ1520x14
|
550
|
462
|
|||
|
92
|
73
|
44
|
1.6
|
±1.6
|
3045
|
234914
|
16444
|
690
|
567
|
|||||||
|
183
|
146
|
88
|
6.4
|
±3.2
|
1523
|
29364
|
822
|
1046
|
761
|
|||||||
|
1800
|
45
|
35
|
22
|
0.4
|
±0.6
|
7140
|
262408
|
61228
|
27494
|
2066
|
φ1820x14
|
550
|
547
|
|||
|
89
|
71
|
44
|
1.6
|
±1.2
|
3570
|
328010
|
30614
|
690
|
665
|
|||||||
|
178
|
142
|
88
|
6.4
|
±2.4
|
1785
|
41001
|
15307
|
1046
|
883
|
|||||||
|
2000
|
53
|
42
|
25
|
0.4
|
±0.6
|
8785
|
3871980
|
91666
|
34636
|
2340
|
φ2020x14
|
683
|
819
|
|||
|
107
|
85
|
50
|
1.6
|
±1.2
|
4390
|
483998
|
45833
|
83, 3
|
927
|
|||||||
|
214
|
170
|
101
|
6.4
|
±2.4
|
2195
|
60499
|
21917
|
1206
|
1164
|
|||||||
